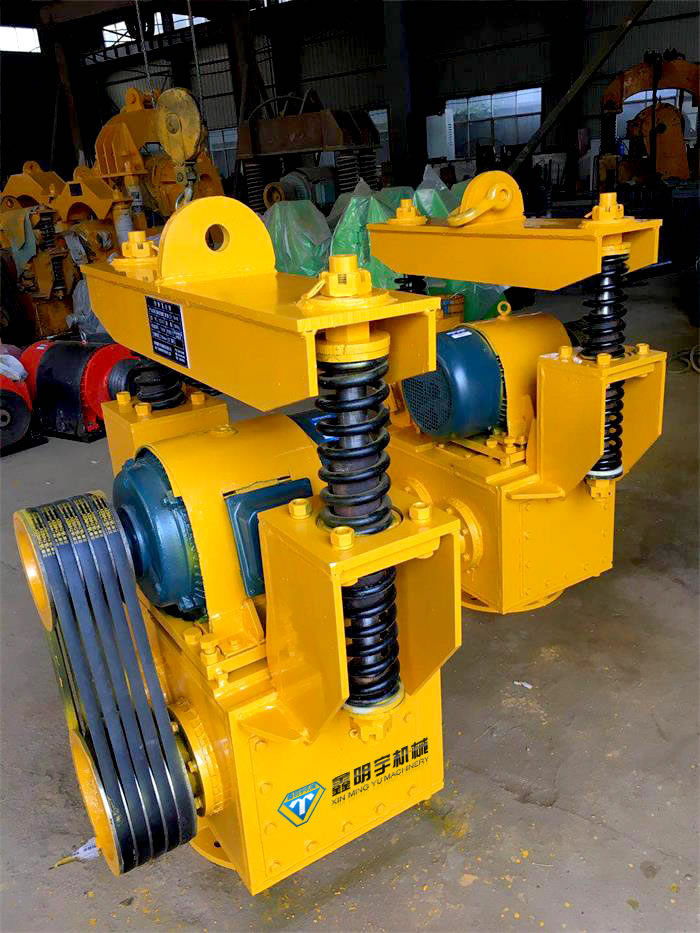

TDZ10弹簧振动锤

TDZ10弹簧振动锤的原理

　　DZ10A弹簧振动锤利用电动机带动两组偏心块作相反的转动，使它们所产生的横向离心力相互抵消，而垂直离心力则相加，由于偏心轴转速快，于是使整个系统产生垂直的上下振动，从而达到沉桩的目的.

TDZ10弹簧振动锤的结构

　　结构主要由吸振器、振动器及电气装置三大部分组成，现分述如下：

吸振器

　　吸振器由起吊滑轮（根据用户需要也可配置起吊环）、横梁、竖轴、吸振架等件组成。吸振架固定在振动器上部，其两侧各装有两根竖轴，每根竖轴上下套入压缩弹簧成为一组，竖轴上部固定横梁。由于两组弹簧的减振作用，使振动器所产生的较大振幅传速到吸振器时将大为减弱。因此，在沉、拔桩时可获得良好的减振效果。

振动器

　　振动器主要由电机、箱体、偏心块、主动轴、从动轴、齿轮等件组成。动力是由电动机通过三角皮带传给箱体内由一对圆柱齿轮相互啮合的主、从动轴，轴上其装有4偏心块。

电气装置

　　一般与桩架电气部分结合并在一起，若用户需要进也可单独配置。

TDZ10弹簧振动锤的特点

　　具有灌入力强、沉桩质量好、坚固耐用、故障少、使用方便、电源适应强、噪声低等特点。

TDZ10弹簧振动锤的型号

　　TDZ10A TDZ20A TDZ30A
